Zome 9 en verre de 17m²
Zome en verre de 17m², diamètre de 4,88m, hauteur de 3m.

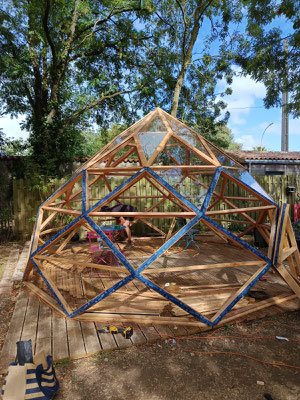

Cette structure à été réalisée pour ma cliente de La Rochelle comme espace de détente et petite chambre pour la saison chaude.

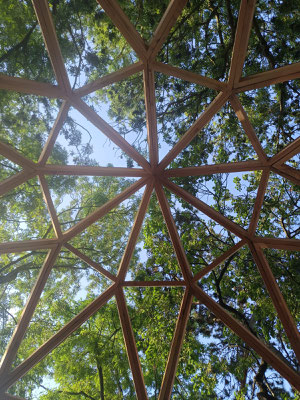

Ce zome comporte 9 côtés et 5 étages, il est idéal pour une ou deux personnes. Les segments horizontaux sont nécessaires pour maintenir la stabilité des losanges et pour que le zome ne s’affaisse pas.

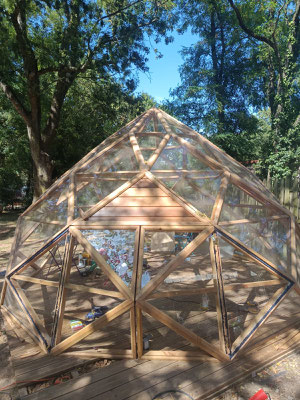

L'ouvrage est réalisé en simple vitrage securit de 5mm, mais il aurait pu aussi être en double vitrages avec éventuellement des films pour protéger de la chaleur ou encore masquer la vue de l'extérieur sur l'intérieur.
Le projet est encore en cours de réalisation et se terminera fin juillet.
Montage de la structure du zome

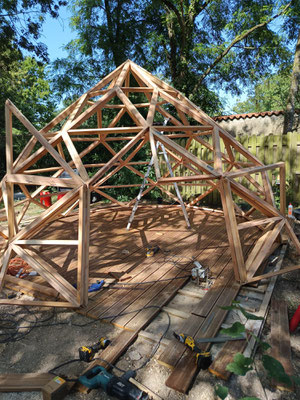

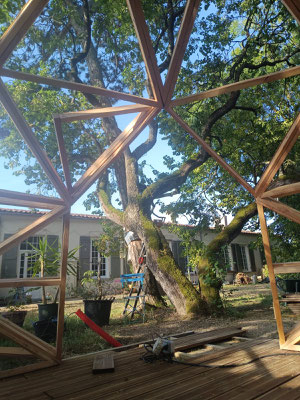

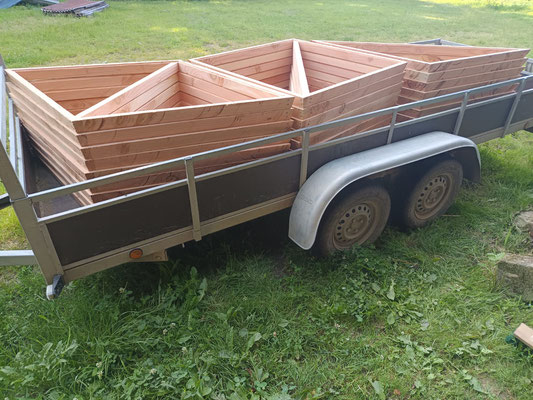

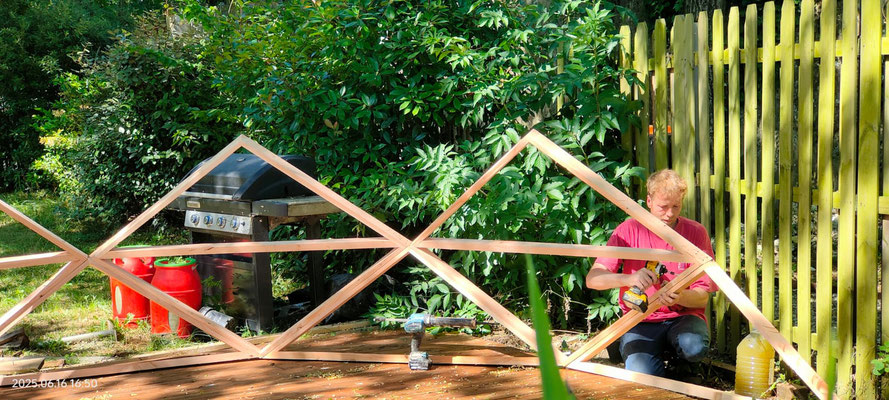

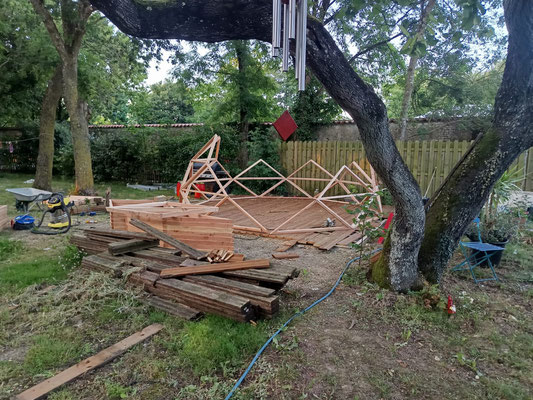

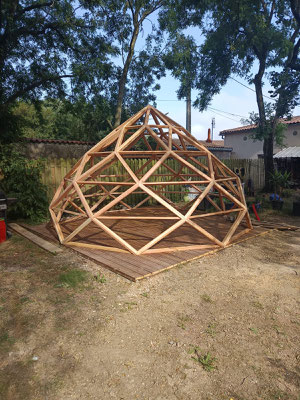

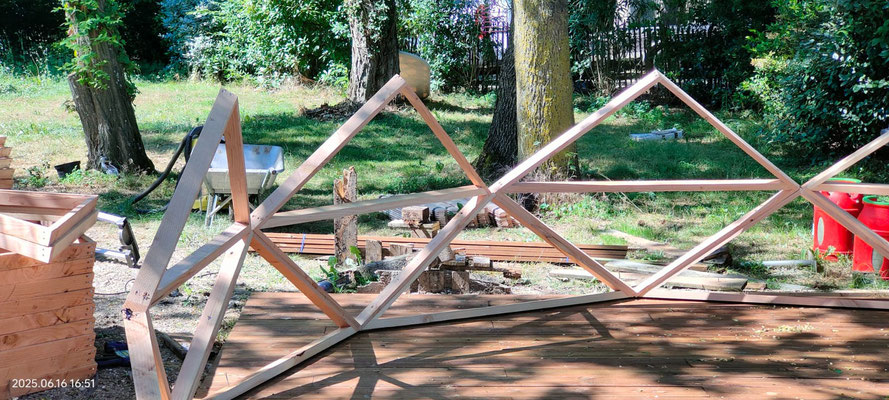

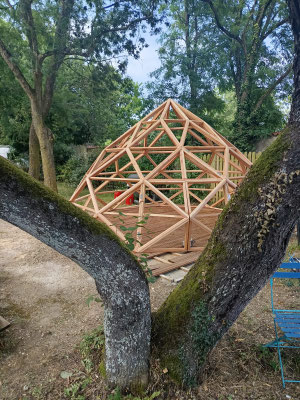

La structure a été fabriquée en grande partie en atelier, en tout, 36 losanges et 9 triangles constituent ce zome.

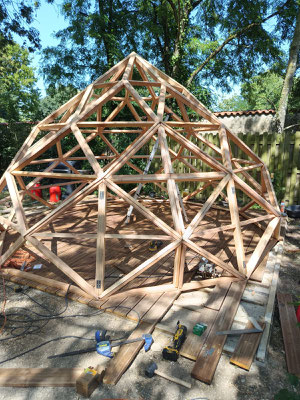

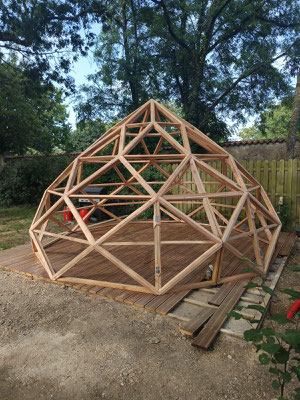

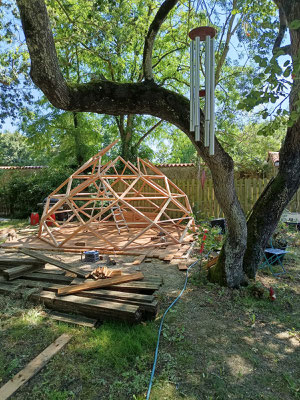

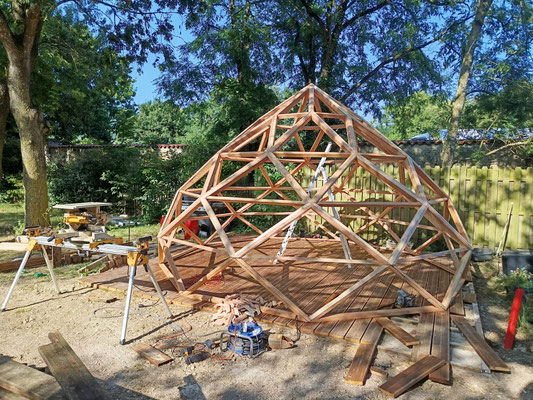

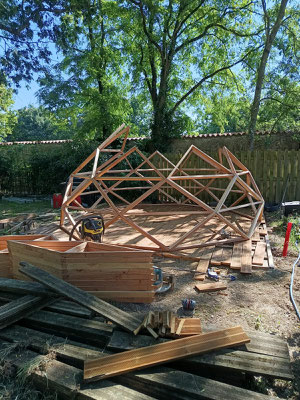

Les losanges et triangles ont été assemblés sur place avec vissage et collage, ensuite tout a été dévissé pour pouvoir faire la coupe de biais sur le losange en épargnant la lame du choc dans le métal, puis tout a été vissé à nouveau pour consolider l'ensemble.
Pour ce type de zome en verre, il a fallu faire une feuillure préparée à la défonceuse afin que le verre s'encastre convenablement, et puisse être correctement intégré dans le losange. Largeur de la feuillure de 1 cm et profondeur de 7 mm pour y intégrer le vitrage de 5mm.
J'ai réalisé les pare-close en atelier pour gagner du temps, avec un angle de biais de chaque côté (un biais pour plaquer contre l'autre pare close et un biais de l'autre côté pour que l'eau ne stagne pas).
*Les pare-close sont de fines lattes qui viennent par dessus la structure et plaqueront le verre, garantissant la tenue et l'étanchéité.
Pose des panneaux en verre sur le zome
(A venir)
Cette partie du projet se déroule en plusieurs étapes:
-Démonter les pare-close en bois afin de fixer sur celles ci un fond de joint de 3mm qui viendra plaquer entre le bois et le verre.
-Créer une rainure entre la jonction des deux losanges pour pouvoir y mettre un silicone afin que l'eau ne pénètre pas.
-Scotch d'étanchéité entre les montants cités précédemment afin de réaliser une barrière supplémentaire.
-Insérer les vitrages en repos dans les feuillures, avec un calage pour que le vitrage ne se promène pas.
-Siliconer dans la feuillure tout autour du vitrage
-Plaquer les pare-close au dessus des vitrages pour maintenir l'ensemble
-Dernier joint d'étanchéité au silicone transparent à l'extérieur des pare-close pour que l'eau ne s'insère pas par dessous.
-Gestion de l'étanchéité de la porte et des fenêtres ouvrantes
Système d'étanchéité à l'échelle

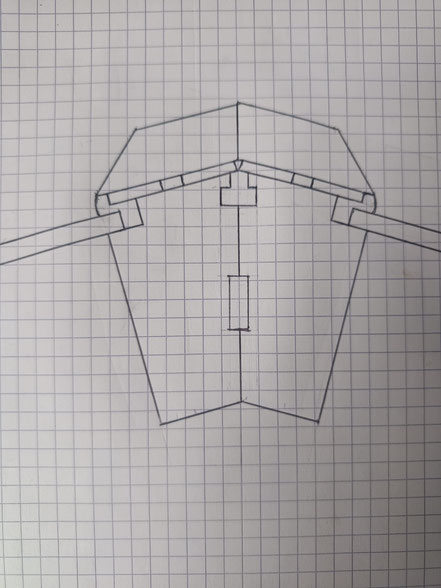

Petit schéma explicatif de mon système d'étanchéité, pour l'instant c'est fait à la main mais j'ai l'intention de le transcrire prochainement en conception 3D.
De haut en bàs vous pouvez trouver:
-Les pare-close (qui plaquent le verre et font l'habillage final)
-Des bandes de caoutchouc ou fond de joint entre les pare-close et le verre.
-Puis il y a la structure et le verre dans sa feuillure.
-En haut de la structure il y a un rainurage en T inversé, cela permet de mettre un silicone pour éviter à l'eau de passer entre les deux structures.
-Au milieu de la structure, il y a un rectangle permettant d'accueillir un compribande ou une mousse expansive.
-A la toute fin un silicone transparent est appliqué entre la pare-close et le verre pour finaliser l'étanchéité.
